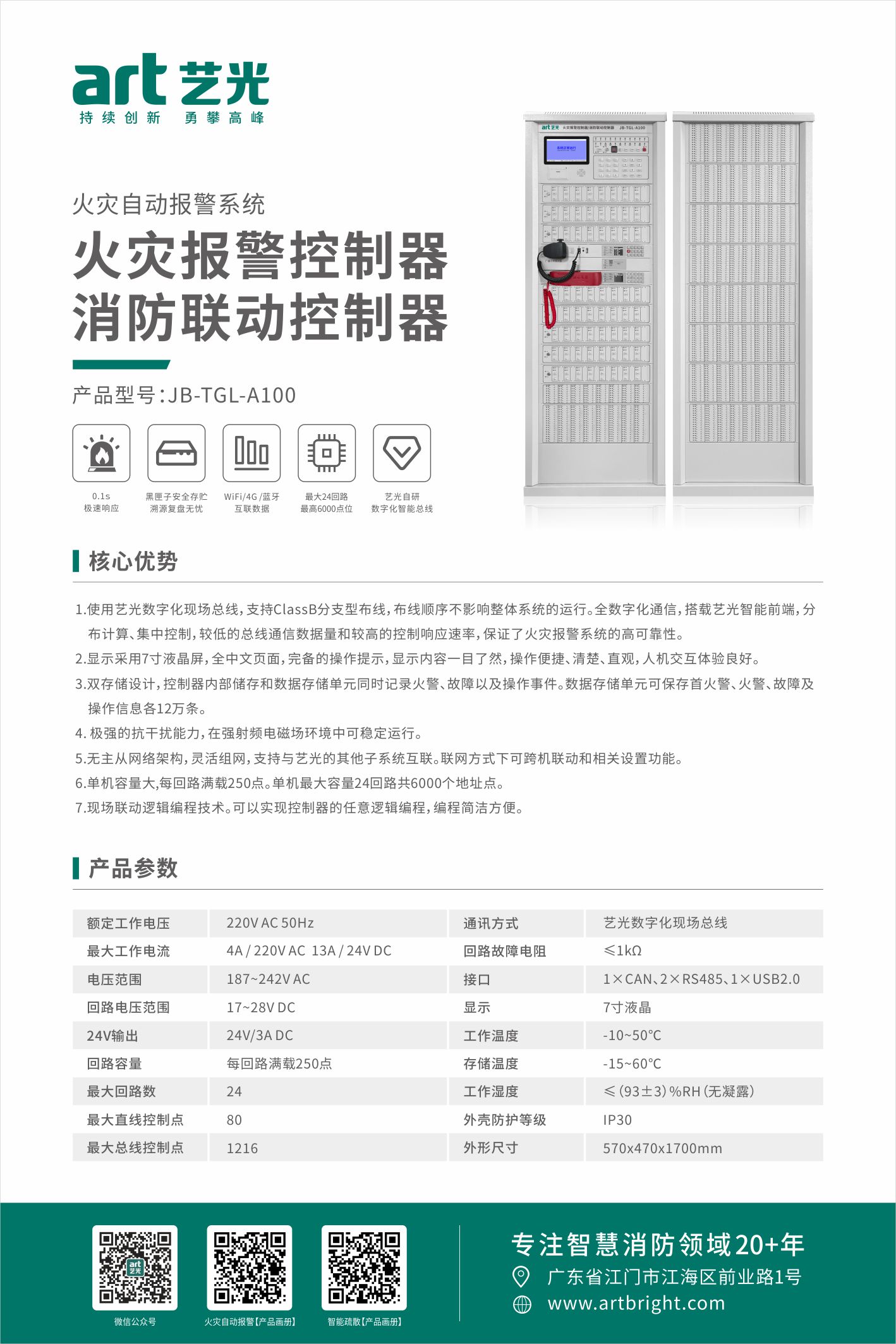

火灾报警控制器/消防联动控制 JB-TTL-A100

额定工作电流*

(最大设计容量下

工作电流)

JB-TBL-A100

JB-TGL-A100

JB-TTL-A100

AC 1.2A

AC 4A

AC 4A

DC 5A

DC 13A

DC 13A

电压范围

AC187V~242V

回路电压范围

DC17V~28V

24V输出

壁挂式：DC24V/2A 立柜式：DC24V/3A琴台式：DC24V/3A

回路容量

每回路满载250点，探测部件、联动控制部件、火灾显示盘地址混编

最大回路数

壁挂式：8 立柜式：24 琴台式：24

最大直线控制点

壁挂式：8 立柜式：80 琴台式：80

最大总线控制点

壁挂式：64 立柜式：1216琴台式：1472

通讯方式

艺光数字化现场总线

回路故障电阻

≤1KΩ

接口

1×CAN、2×RS485、1×USB2.0

显示

7寸液晶

工作温度

-10℃~50℃

存储温度

-15℃~60℃

工作湿度

≤（93±3）%RH（无凝露）

外壳防护等级

IP30

外形尺寸

壁挂式：470mm（长）×90mm（宽）×550mm（高）

立柜式：570mm（长）×470mm（宽）×1700mm（高）

琴台式：1140mm（长）×865mm（宽）×1230mm（高）
